Технические правила для газовых установок (TRGI) являются обязательным и важнейшим нормативным актом для отрасли. TRGI регламентирует, как должны планироваться, устанавливаться, обслуживаться и ремонтироваться газовые системы. Они касаются всех газовых установок. Хранителем этих правил является Германское научно-техническое общество по газу и воде (DVGW). Текущая версия — TRGI 2018. В них, среди прочего, говорится, что газопроводы должны проверяться на различных этапах строительства (этап чернового строительства, завершение, ремонт). Для упомянутого здесь применения особенно важны следующие проверки:

Испытание давлением
. Это испытание проверяет прочность материала и долговечность соединений; оно проводится до того, как газопроводы будут оштукатурены или покрыты. Во время испытания давлением вновь установленная линия без фитингов и газовых приборов подвергается испытательному давлению 1 бар. Испытательной средой является воздух или инертный газ (инертный газ). Никакого падения давления не должно наблюдаться в течение периода испытания продолжительностью не менее 10 минут.

Испытание на герметичность:
Это испытание проверяет герметичность трубопровода с арматурой и без газового оборудования. При испытательном давлении 150 мбар (ранее 110 мбар) и продолжительности испытания (в зависимости от объёма системы) не менее 10 минут, измерительный прибор не должен обнаруживать падения давления.

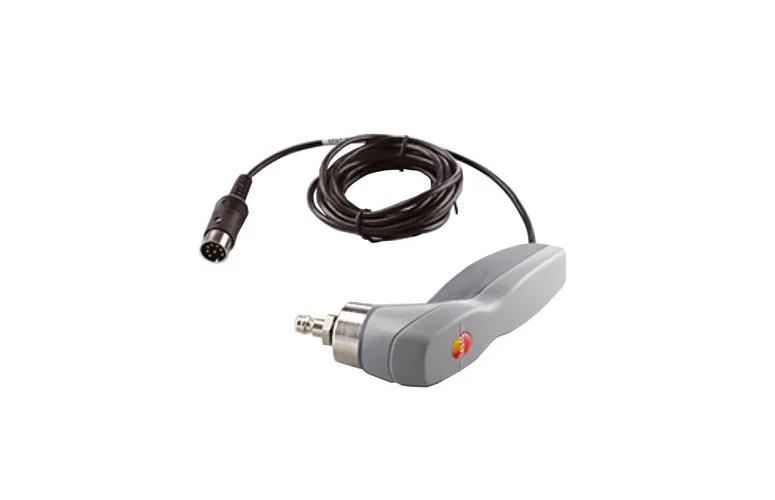

Проверка давления газа на горелках является стандартной процедурой при техническом обслуживании систем отопления жилых домов. Она включает в себя измерение давления газа в системе и статического давления в системе. Давление газа в системе, также называемое давлением подключения, относится к давлению газа в процессе подачи, а статическое давление – к давлению газа в состоянии покоя. Если давление газа в газовом котле выходит за пределы диапазона 18–25 мбар, регулировка не требуется, и агрегат не следует вводить в эксплуатацию. В противном случае горелка не будет работать должным образом, и может возникнуть обратный удар пламени при образовании пламени, что в конечном итоге приведет к неисправностям, отключению горелки и, как следствие, к отказу системы отопления.

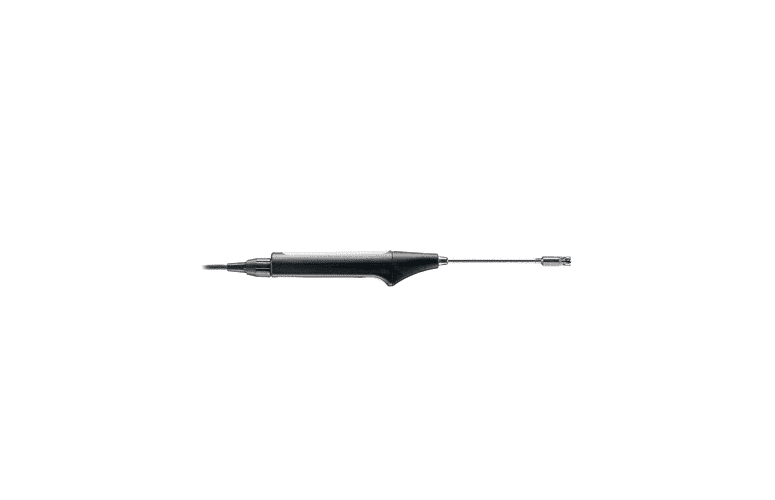

При измерении температуры радиаторов технический специалист регистрирует и оценивает температуру подающего и обратного трубопроводов. Температура подающего трубопровода – это температура теплоносителя (например, воды), подаваемого в систему. Температура теплоносителя на выходе из системы, соответственно, называется температурой обратного трубопровода. Чтобы избежать потерь в системе распределения тепла или повысить эффективность, необходимо измерять температуру подающего и обратного трубопроводов в определённых точках. На основе этих данных о температурах подающего и обратного трубопроводов принятие соответствующих мер в конечном итоге приводит к гидравлической балансировке. Это процесс, посредством которого каждый радиатор или отопительный контур системы лучистого отопления снабжается точно таким количеством тепла, которое необходимо для достижения желаемой температуры в каждой комнате при определённой температуре подающего трубопровода. Неоптимальная работа приводит к значительному повышению потребления электроэнергии и тепловой энергии. По этой причине немецкое Постановление об энергосбережении (EnEV) предписывает гидравлическую балансировку для вновь построенных или реконструируемых систем.

Согласно нормативным актам DIN EN 806-4, DIN 1988-7 и DIN 1610, трубы питьевой воды и сточных вод должны быть испытаны под давлением на герметичность воздухом, инертным газом или водой перед вводом в эксплуатацию, а также должны пройти испытание под нагрузкой воздухом или инертным газом. Однако из гигиенических соображений предпочтительно, чтобы трубы оставались сухими до непосредственного ввода в эксплуатацию и не подвергались испытанию на герметичность водой. Испытание под давлением воздухом также рекомендуется для предотвращения коррозии металлических материалов. Испытание под давлением делится на два испытания, зависящих от давления, причем испытательное давление и продолжительность зависят от цели (нагрузка или герметичность). Утечки обычно становятся заметны очень быстро из-за шума. Если утечки трудно обнаружить, применяются методы, обычно используемые для газовых линий (распыление или нанесение кистью пенящихся растворов).
