Жылу жүйелерін бақылаудың қолданылуы және маңызы
Қоршаған ортадағы СО концентрациясын өлшеу
Көміртек тотығы (CO) – түссіз әрі иіссіз улы газ, құрамында көміртек бар отынның (мұнай, газ және қатты отын түрлері) толық жанбауынан пайда болады. Көміртек тотығы өкпе арқылы қанға түскенде гемоглобинмен белсенді байланысып, оттегінің тіндік жасушаларға берілуін бөгейді, нәтижесінде тұншығу пайда болып, өлімге әкелуі мүмкін. Сондықтан CO концентрациясын түтін газдарының ең ыстық нүктесінде және адамдардың өміріне қауіп төнуі мүмкін жерлерде (біздің жағдайда – ыстық су жүйелеріне арналған жану қондырғылары орналасқан жерде), сондай-ақ оған іргелес бөлмелерде бақылау аса маңызды.Мұржадағы тартуды өлшеу (дифференциалды қысым)
Нақтысында тартуды өлшеу – бұл дифференциалды қысымды өлшеу. Дифференциалды қысым температура айырмашылығы салдарынан екі аймақ арасында пайда болады да, ағынды теңестіру жүреді. Қолдану саласында дифференциалды қысымның мәні түтін газдарының тартуын көрсетеді. Өлшеу кезінде қысымның мәні қоршаған орта мен мұржа арасындағы айырмашылық түрінде көрінеді. Өлшемдер ағын ортасында жүргізіледі. Төмен қысымды жүйелерде түтін газдарының жеткілікті дифференциалды қысым (тарту) арқылы дұрыс шығуы міндетті. Тарту мәндері тым жоғары болғанда, түтін газдарының орташа температурасы өсіп, түтін арқылы жылу жоғалуы жүреді. Бұл жүйенің тиімділігін төмендетеді. Ал тарту мәндері тым төмен болғанда, жану процесіндегі оттегінің жетіспеушілігі СО концентрациясының және күйе көрсеткішінің артуына әкеледі, бұл да бүкіл жүйенің тиімділігін төмендетеді.Жанарғыларды баптау үшін түтін газдарын өлшеу (СО, O₂ және температура)
Жылу жүйелерін тексеру үшін түтін газдарының параметрлерін өлшеу қоршаған ортаға түтін газдарымен шығарылатын зиянды заттардың (мысалы, көміртек тотығы – СО) мөлшерін анықтауға, сондай-ақ түтін газдары арқылы жылу жоғалуын есептеуге мүмкіндік береді. Кейбір елдерде түтін газдарын өлшеу заңнамамен белгіленген. Мұндай заңдардың қабылдануы екі негізгі мақсатты көздейді:- Атмосфераға зиянды заттардың шығарылуын барынша азайту;
- Энергияны тиімді пайдалану.
Қысымды өлшеу (форсункадағы газ қысымы, газ ағынының қысымы)
Тұрғын үйдегі жылыту жүйелерін баптау кезіндегі негізгі өлшемдерге газ қысымын тексеру кіреді, оның құрамына газ ағынының қысымын және статикалық газ қысымын өлшеу жатады. Газ ағыны қысымын өлшеу – берілетін құбырдағы қысымды өлшеуді білдіреді, ал статикалық қысым кезінде қозғалмай тұрған газдағы қысымның таралуы анықталады. Егер газ қазандықтарының ағыны қысымы 18–25 мбар диапазонынан сәл ғана асып кетсе, пайдалану рұқсат етілмейді. Егер бұл мәндерден асып кеткеніне қарамастан пайдалану жүргізілсе, жанарғының жұмыс қабілеті бұзылады және жалынды реттеу кезінде жарылыс болуы мүмкін, ол жанарғының істен шығуына, демек бүкіл жылыту жүйесінің істен шығуына әкеледі.testo 310 газ талдағышы, жинақ құрамында
- O₂ және СО (0…4000 ppm) өлшеу модульдері бар testo 310 түтін газдарын талдағыш
- СО₂ концентрациясын есептеу
- Тарту мен қысымды өлшеу
- +400 °C дейінгі температураға арналған 180 мм ұзындықтағы зонд, бекітілген конуспен
- Смартфон арқылы басқарылатын testo 510i дифференциалды манометр
- Қысым өлшеуге арналған силикон түтіктері (Ø 4 мм және 5 мм) адаптермен
- Шаң сүзгілері (5 дана)
- USB-кабель және зауыттық калибрлеу хаттамасы

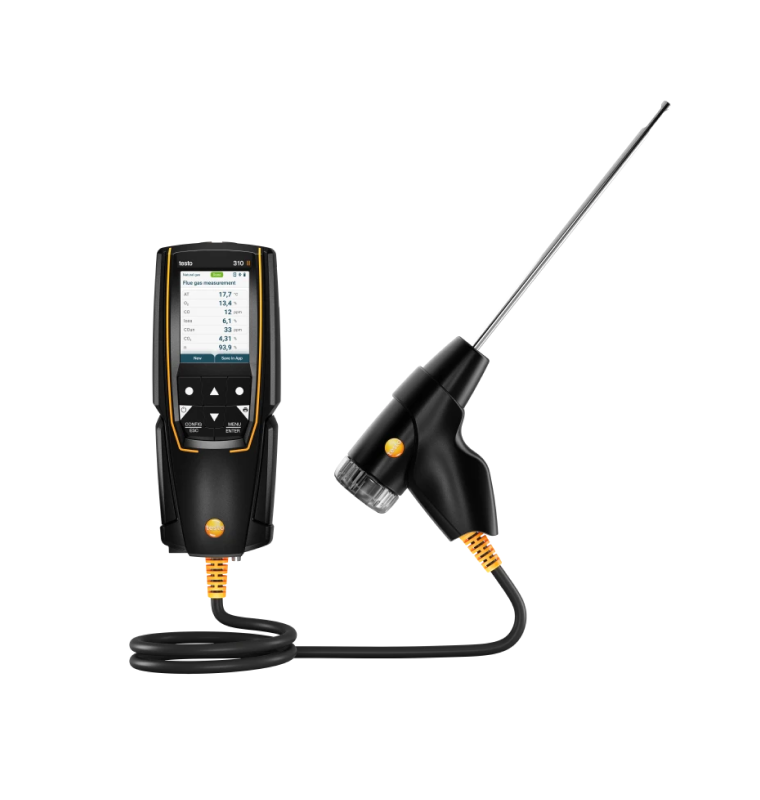

Түтін газдарын талдағыш (testo 310) және Смарт-зонд манометр (testo 510i)
Түтін газдарын талдағыш (шамамен testo 310)
Тапсырыс нөмірі: 0563 3106 10 Қазақстан Республикасының өлшем бірлігін қамтамасыз ету мемлекеттік тізілімінде тіркелген 28.03.2022 ж. № KZ.02.01.01474-2022 тип белгісі 28.03.2027 жылға дейін жарамдыЖалпы техникалық деректер
| Салмағы (зондымен) | 690 г. |
| Өлшемдері | 203 x 83 x 46 мм |
| Жұмыс температурасы | -5 … +45 °C |
| Дисплей түрі | LCD |
| Дисплей | 2 жолды, жарықтандырылған дисплей |
| Қоректену көзі | қайта зарядталатын аккумулятор: 1500 мАч, қуат блогы 5В/1А |
| Сақтау температурасы | -20 … +50 °C |
Температураны өлшеу
| Өлшеу ауқымы | -20 … +100 °C |
| Өлшеу принципі | NTC |
| Анықтық | ±1 °C (-20 … +100 °C) |
| Ажыратылымдылығы | 0.1 °C |
Температураны өлшеу (Тип K термопарасы)
| Өлшеу ауқымы | -20 … +1000 °C |
| Өлшеу принципі | Тип K термопара |
| Анықтық | ±2 °C немесе ±0.5 % өлшем мәнінен (қайсысы үлкен болса) |
| Ажыратылымдылығы | 0.1 °C |
Температураны өлшеу (Тип J термопарасы)
| Өлшеу ауқымы | -20 … +1000 °C |
| Өлшеу принципі | Тип J термопара |
| Анықтық | ±2 °C немесе ±0.5 % өлшем мәнінен (қайсысы үлкен болса) |
| Ажыратылымдылығы | 0.1 °C |
O₂ өлшеу
| Өлшеу ауқымы | 0 … 21 % көлемдік үлесі |
| Өлшеу принципі | O₂ электрхимиялық ұяшық |
| Анықтық | ±0.2 % көлемдік үлесі |
| Ажыратылымдылығы | 0.1 % көлемдік үлесі |
Қысымды өлшеу
| Өлшеу ауқымы | -40 … +40 hPa |
| Өлшеу принципі | Пьезорезистивті |
| Анықтық | ±0.03 hPa (-3.00 … +3.00 hPa) ±0.5 % өлшем мәнінен (қалған диапазонда) |
| Ажыратылымдылығы | 0.01 hPa |
СО өлшеу
| Өлшеу ауқымы | 0 … 4000 ppm |
| Өлшеу принципі | CO электрхимиялық ұяшық |
| Анықтық | ±20 ppm (0 … 400 ppm) ±5 % өлшем мәнінен (400 ppm жоғары) |
| Ажыратылымдылығы | 1 ppm |
