Описание
Высокая точность измерения на вихревых диффузорах

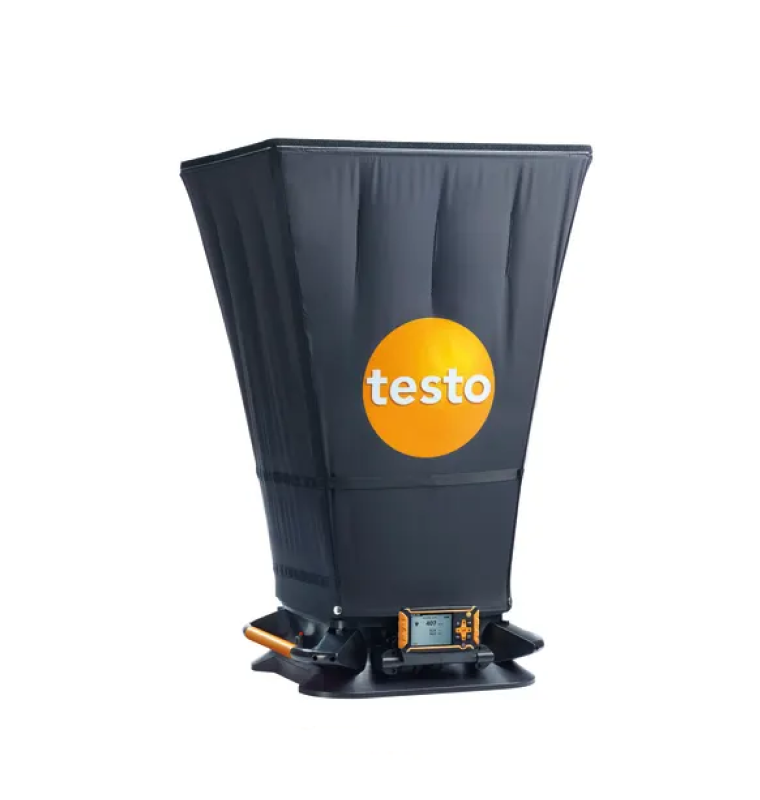

Зачастую объемный расход измеряется на вихревых диффузорах, создающих турбулентные потоки воздуха, при измерении которых высока вероятность ошибки. Прибор testo 420 позволяет существенно сократить подобные ошибки измерения. Встроенный в прибор выпрямитель потока нейтрализует турбулентность и превращает разнонаправленный поток воздуха в практически ламинарный. На основании измерений равномерного потока можно точно рассчитать объемный расход воздуха в диапазоне от 80 до 3 500 м³/ч.
Исключительно легкий вес и быстрота сборки
Прибор оснащен эргономичными ручками и дисплеем с большим углом наклона и весит при этом всего лишь 2,9 кг. Таким образом, Вы можете точно и с комфортом проводить регулярные измерения в обширных помещениях на большой высоте, а также рассчитывать объемный расход воздуха. Крупная кнопка старта и остановки измерений на корпусе прибора обеспечивает легкость записи измеряемых показаний.
Размеры стандартного измерительного кожуха – 610 х 610 мм. Мы также предлагаем кожухи других размеров в качестве дополнительных принадлежностей. Использование опционального штатива-треноги существенно упрощает измерение на очень высоких приточных и вытяжных потолочных решетках. Максимальная высота штатива – 4 метра.
Собрать и установить прибор просто и быстро благодаря натяжным стержням. Чехол на колесиках, входящий в комплект поставки, обеспечивает безопасность транспортировки.
Создавайте отчеты прямо на месте замера и отправляйте их с помощью мобильного приложения
Воспользуйтесь другими практичными функциями прибора, загрузив бесплатное мобильное приложение. С ним Вы сможете подключить свое мобильное устройство (смартфон или планшет) к прибору для использования в качестве второго дисплея или удаленного управления по Bluetooth. Это особенно удобно при измерениях на высоких потолках со штативом.
С помощью мобильного приложения Вы можете запускать и останавливать измерения на системах ОВКВ, а также сохранять данные измерений в файлах формата .txt. Приложение позволяет создавать отчеты прямо на месте замера. Результаты измерений, например, общий объемный расход и кратность воздухообмена, можно сразу добавить в пользовательский шаблон протокола. Затем Вы можете переслать все показания и отчеты благодаря функции отправки e-mail. Таким образом, Вы экономите свое время и повышаете эффективность работы.
Дополнительные функции прибора
Прибор, для измерений в системах ОВКВ, оснащен дисплеем для отображения измеренных значений. Дисплей имеет большой угол наклона, а также его можно снять для удобства считывания показаний. С помощью прибора testo 420 Вы можете измерять скорость потока, объемный расход, абсолютное давление, температуру и относительную влажность. Автоматическое обнуление сенсора гарантирует высокую точность измерения в низком диапазоне давления.
Все измеренные значения легко считываются с большого дисплея с подсветкой. С целью дальнейшего анализа и документирования все измеренные значения можно сохранить, а также создать протокол измерения прямо на месте замера с помощью мобильного приложения. Управление измеренными значениями очень просто благодаря функции plug & play, позволяющей работать с данными на ПК без установки дополнительного программного обеспечения.
Прибор testo 420 был разработан для измерения объемного расхода не только на крупных потолочных вентиляционных решетках. Вы можете отсоединить измерительный прибор от конструкции с кожухом для измерения давления, скорости потока и объемного расхода в воздуховодах. Таким образом, Вам не надо приобретать отдельный прибор для этих целей. Для измерения в воздуховоде просто подсоедините к прибору трубку Пито и соединительные шланги (трубка и шланги являются опцией, приобретаются отдельно). Процесс измерения упрощают такие функции, как возможность расчета усредненного по времени и/или нескольким точкам замера значения, а также простой ввод данных о геометрии вентиляционного канала.
Комплект поставки:
Прибор testo 420, включая корпус, измерительный кожух 610 х 610 мм, 5 натяжных стержней, кабель USB, батарейки и чехол на колесиках для транспортировки.
Технические данные
Измерение температуры
| Диапазон измерений | -20 … +70 °C |
| Погрешность | ±0,5 °C (0 … +70 °C) ±0,8 °C (-20 … +0 °C) |
| Разрешение | 0,1 °C |
| Быстродействие | 45 с. (t90) |
Измерение влажности
| Диапазон измерений | 0 … 100 % ОВ |
| Погрешность | ±1,8 % ОВ + 3 % от изм. знач. при +25 °C (5 … 80 % ОВ) |
| Разрешение | 0,1 % ОВ |
Измерение дифференциального давления
| Диапазон измерений | -120 … 120 Па |
| Погрешность | ±2 % от изм. знач. + 0,5 Па при +22 °C, 1013 гПа |
| Разрешение | 0,001 Па |
| Быстродействие | 1 с. (t90) |
Измерение абсолютного давления
| Диапазон измерений | 700 … 1100 гПа |
| Погрешность | ±3 гПа |
| Разрешение | 0,1 гПа |
| Быстродействие | 1 с. |
Объемный расход воздуха
| Диапазон измерений | 40 … 4000 м³/ч |
| Погрешность | ±3 % от изм. знач. + 12 м³/ч при +22 °C, 1013 гПа (85 … 3500 м³/ч) |
| Разрешение | 1 м³/ч |
| Быстродействие | 1 с. (t90) |
Общие технические данные
| Директивы ЕС | 2004/108/EG |
| Гарантия | 2 года |
| Тип батареи | Щелочная, АА |
| Ресурс батареи | 40 ч. |
| Размер дисплея | 3 х 5 дюймов |
| Дисплей | матричный дисплей с подсветкой |
| Интерфейс | Micro-USB; Bluetooth® 4.0 wireless technology |
| Память | 2 Гб (встроен.) |
| Температура хранения | -20 … +60 °C |
| Вес | 2900 г |
| Размеры | 610 x 610 мм (Стандартный кожух) |
| Рабочая температура | -5 … +50 °C |
Принадлежности
Стабильный, колесный штатив с центральным штуцером для безопасной работы при высоких потолочных решетках.
| Измерительный кожух 360 х 360 мм | 0554 4200 |
| Измерительный кожух 305 х 1220 мм | 0554 4201 |
| Измерительный кожух 610 х 1220 мм | 0554 4202 |
| Штатив-тренога, раздвижной, до 4 м | 0554 4209 |
| Соединительный силиконовый шланг, длина 5 м, макс. нагрузка 700 гПа (мбар) | 0554 0440 |
| Силиконовый шланг для измерения перепада давления, длина 5 м, макс. нагрузка 700 гПа (мбар) | 0554 0453 |
Трубки Пито (заказываются отдельно)
| Трубка Пито, длина 350 мм, нержавеющая сталь, рабочая температура 0…+600 °С | 0635 2145 |
| Трубка Пито, длина 500 мм, нержавеющая сталь, рабочая температура 0…+600 °С | 0635 2045 |
| Трубка Пито, длина 1000 мм, нержавеющая сталь, рабочая температура 0…+600 °С | 0635 2345 |
Номер заказа: 0563 4200
Зарегистрирован в реестре государственной системы обеспечения единства измерений Республики Казахстан
27.12.2021 года за № KZ.02.01.01360-2021
Действителен до 27.12.2026 года
